Patchen der Internetbox 4 mit Hausverteiler

Mogriebo24

Guten Tag

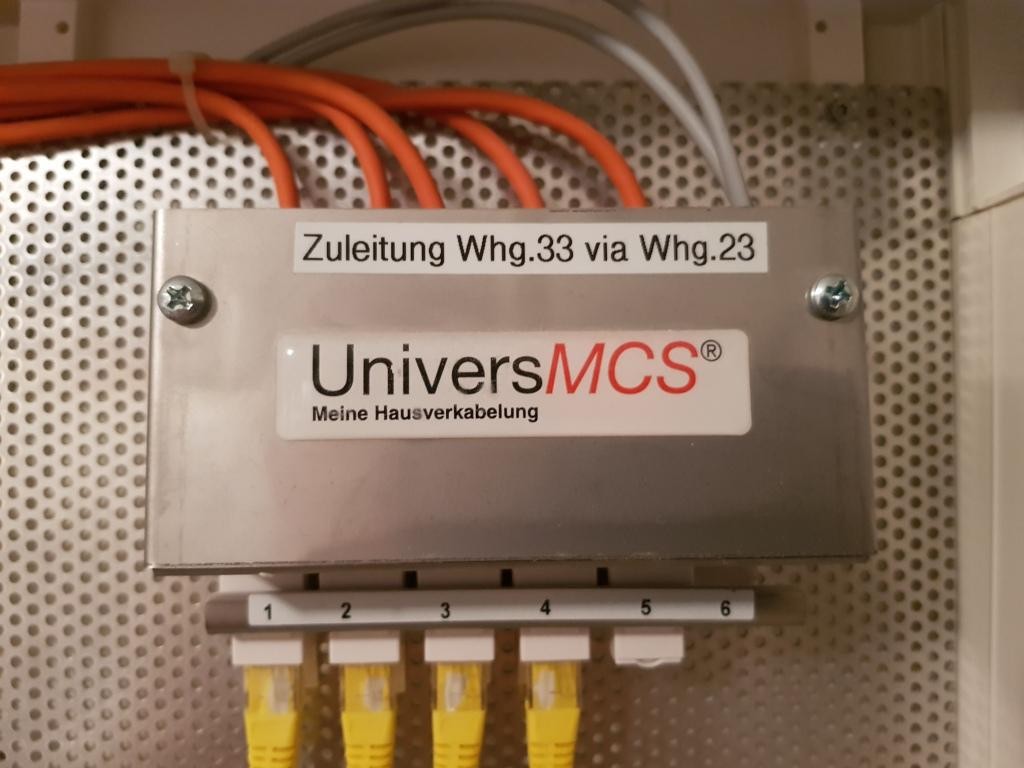

Wir sind in eine Mietwohnung gezogen mit 1 GB-Glasfaseranschluss und einem Multimedia-Verteiler UniversMCS für die Hausverkabelung. Ich stehe nun vor der Herausforderung, meine IB4 mit dem Multimediaverteiler zu patchen. Anleitungen für das Patchen des Multimediaverteilers mit diversen Boxen gibt es, z.B. für die IB3 (siehe Bild). Für die IB4 finde ich jedoch nichts. Weder der Installateur noch der Lieferant des Multimediaverteilers (ZidaTech) können helfen und schieben sich den Ball gegenseitig zu.
Weiss jemand, wie man die IB4 mit diesem Multimedia-Verteiler patcht? Ich habe sowohl normale Patch-Kabel als auch Y-Kabel, die man für diesen Verteiler offenbar braucht.
Ich könnte vorläufig damit leben, dass ich im LAN noch nicht die 1 GB erreiche. Trotzdem die Frage: Was müsste man tun, um ein 1 GB-LAN hinzukriegen (Kabel tauschen,...)?
Danke für Eure Unterstützung!

Stephan_76

Hallo @Mogriebo24

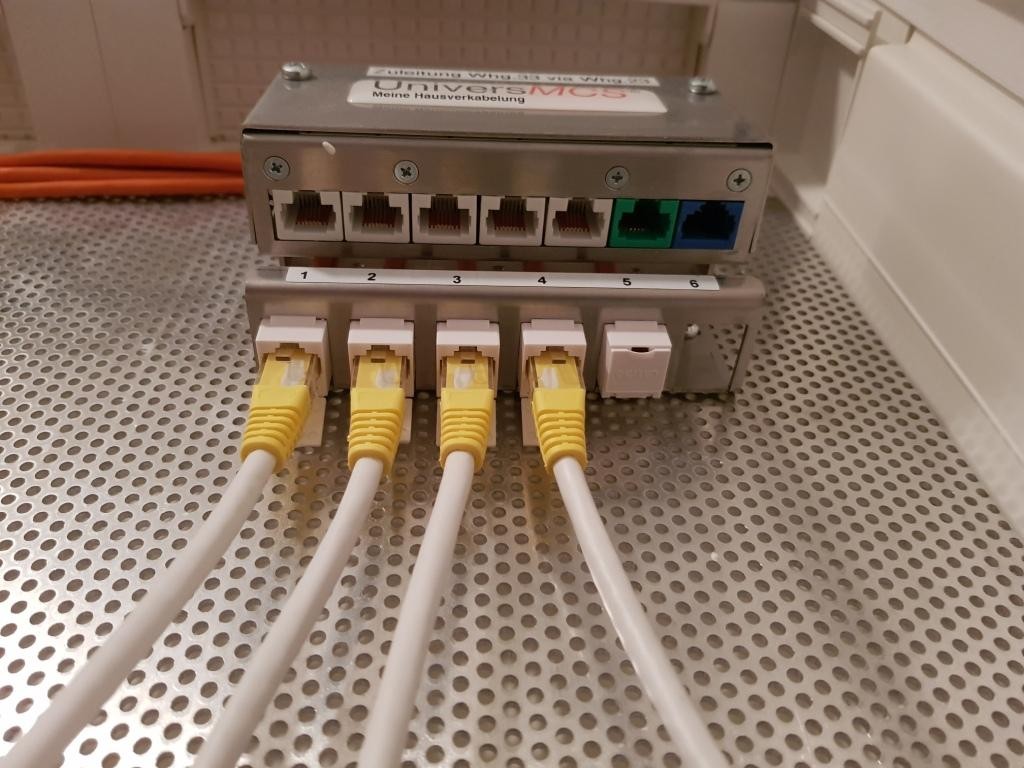

Die Kabel mit den Gelben Steckern, sind die an der IB4 angeschlossen? Das wäre dann soweit gut.

Allerdings kriegst Du so nur 100 Mbit weil das eine Splittinstallation ist. Die Module an den Dosen müssten noch ausgetauscht werden gegen die Entsprechenden Module 100.040.751 zum Beispiel => hier ob der aber an Privat verkauft, weiss ich nicht.

Das ist wenn Du die bekommst ganz einfach, die sind nur gesteckt. Deckel der Dose entfernen, altes LAN/TEL Modul vorsichtig rausziehen neues Modul Vorsicht stecken und den Deckel wieder montieren.

Mogriebo24

Ja, die gelben Kabel sind an der IB4 angeschlossen. Allerdings habe ich an den Dosen in den Zimmern kein Signal (zumindest wird mein PC als nicht mit dem LAN verbunden angezeigt, konkret "ETHERNET: Netzwerkkabel wurde entfernt", obwohl korrekt gesteckt). Das ist ja genau mein Problem.

Mit 100 Mbit könnte ich zunächst mal leben.

Stephan_76

Hallo @Mogriebo24

Ich bin jetzt nicht der Spezialist. (Irgendwie Geister mir gerade Crossover durch den Kopf) Hast Du die Ypsilonkabel? Steck doch mal so eines ein. Blau an die IB4 rot an der 1-4 mit dem weissen Deckel.

Internet selber hast Du aber auf der IB4?

Und sonst melden sich im Verlaufe des Tages sicher noch weitere User.

HP

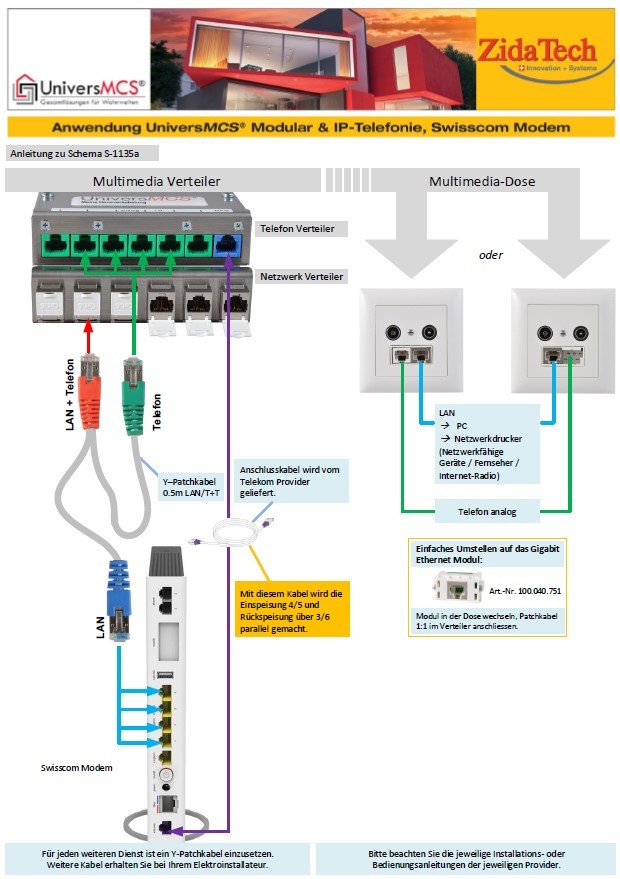

Was zu tun ist, um diese untaugliche Splitverkabelung loszuwerden steht rechts auf dem Blatt von ZidaTech:

Das Patchkabel im Verteiler 1:1 anschliessen ist keine Hexerei, es muss aber schon sauber und exakt gearbeitet werden, sonst geht gar nichts mehr. Das muss der Installateur aber können. (Wieso haben sie dich nicht darauf hingewiesen?)

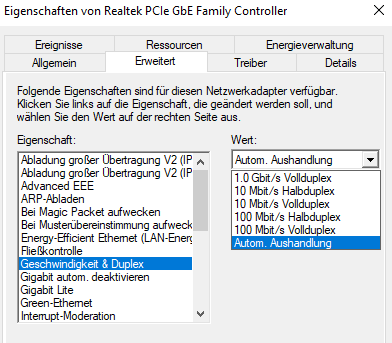

Was du probieren kannst wenn dir 100Mbit/s reichen und es nur den PC betrifft: In den Eigenschaften der Netzwerkkarte die Geschwindigkeit manuell auf 100Mbit/s einstellen oder Gigabit deaktivieren.

Geht aber nicht bei allen Netzwerkkarten und Treibern, und kann beim nächsten Update wieder zurückgesetzt werden. Und geht nicht auf allen Geräten.

Einzig richtige Lösung ist, das Netzwerk auf Gigabit umzustellen, aber grundsätzlich müsste das der Eigentümer machen. Vielleicht kannst du dich zusammen mit anderen Mietern zusammentun.

user109

@Mogriebo24 also die normalen Ethernetkabel mit den gelben RJ45 Steckern kannst Du in einer Zidatech Installation nicht verwenden.

Es müssen die Y-Kabel(mit den Steckern:rot, blau, grün) von Zidatech verwendet werden, sonst funktioniert es nicht!!!

So zusammen stecken wie in der Illustration von Zidatech gezeigt, die Du gepostet hast!!!

Den roten Stecker vom Y Kabel steckst Du in den Ethernet-Verteiler von Zidatech, den blauen Stecker in den Router.

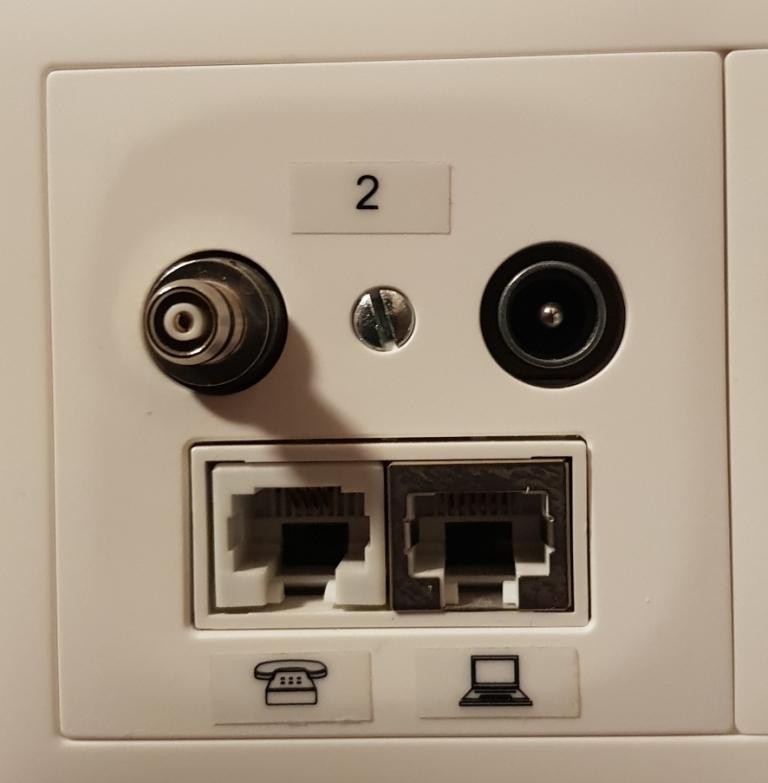

Auf der Dosen Seite steckst du ein normales Ethernetkabel in die RJ45 Buchse mit Metallrahmen (Schirmung) die andere RJ45 Buchse ohne Metallrahmen ist für das Telefon.

Siehe Symbole an der Dose.

Wenn Du noch fragen hast kannst Du mir schreiben, habe schon viel von Zidatech installiert.

POGO 1104

@Mogriebo24 schrieb:

Anleitungen für das Patchen des Multimediaverteilers mit diversen Boxen gibt es, z.B. für die IB3 (siehe Bild).
Für die IB4 finde ich jedoch nichts.

Der Vollständigkeit halber noch:

Diesbezüglich (LAN-Anschlüsse patchen) gibt es keine Unterschiede zwischen IB3 und IB4

HP

Hallo @user109

Es müssen die Y-Kabel(mit den Steckern:rot, blau, grün) von Zidatech verwendet werden

Danke, wieder was gelernt 🙂

Aber schon richtig, dass mit diesem Kabel dann nur 4 Drähte im Kabel belegt sind und deshalb nur 100 Mbit/s erreicht werden können? Plus allfälliger Probleme beim Verbindungsaufbau.

user109

@HP

Ja, das ist so. Mit dem Ethernet Gigabit-Modul, können dann wieder ganz normale Ethernet Kabel verwendet werden.

Es gibt auch Y-Kabel mit Rot, Blau, Blau Steckern, die verwendet man, wenn es eine Dose mit 2x Ethernet hat(auch nur 2x 100Mbit/s).

Mogriebo24

Danke für alle Beiträge. Mit der Lösung von User109 (blauer Stecker in IB4, roter in Verteiler) funktioniert es (aber halt nur mit 100 Mbit/s).

user109

@Mogriebo24 dann musst Du aufrüsten mit dem Gigabit-Modul. Dann hast auch eine Verbindung >=1 Gbit/s.
